高压变频电缆的电磁兼容设计与干扰抑制

更新时间:2026-02-25   点击次数:5次

高压变频系统在现代工业中应用广泛,但其工作时会产生强烈的电磁干扰,对自身及周围设备稳定运行构成威胁。因此,其电缆的电磁兼容设计至关重要,核心目标是在保证功率传输的同时,最大限度地抑制电磁干扰的发射与侵入。
一、 电磁干扰源分析
高压变频电缆是系统主要的干扰源与传播途径。干扰主要源于:
  1. 高频谐波与dv/dt:变频器输出的PWM脉冲电压含有丰富的高次谐波,其陡峭的上升沿产生高的电压变化率,通过电缆寄生电容耦合产生容性漏电流。
  2. 共模电压与电流:逆变桥臂的不平衡导致共模电压,在电缆对地寄生电容上形成高频共模电流,通过接地系统传播,是辐射干扰和传导干扰的主要来源。

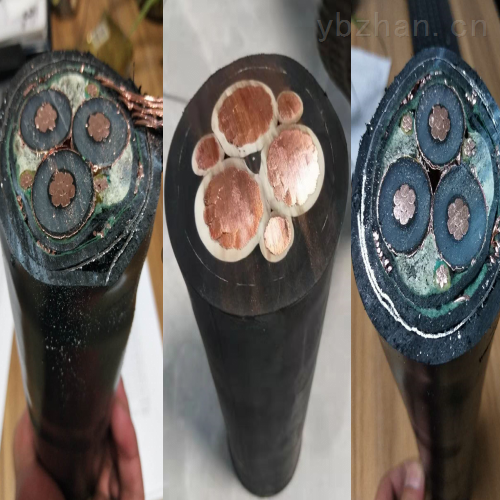

二、 电缆结构与屏蔽设计
电缆本身的电磁兼容设计是抑制干扰的第一道防线:
  1. 对称三相结构:采用严格对称的三相导体绞合设计,减少磁场不平衡,抑制差模干扰。
  2. 多层屏蔽系统
    • 导体屏蔽:在导体外施加半导体屏蔽层,均匀电场,减少局部放电和电晕干扰。
    • 主绝缘层:采用优质交联聚乙烯等材料,确保高耐压与稳定性。
    • 接地屏蔽层:这是关键。采用铜丝编织或铜带绕包,提供低阻抗、高覆盖率的接地通路。高性能设计常采用“铜带+铜丝”复合屏蔽,以有效导引高频共模电流。
    • 外护套:采用非磁性材料(如PVC、无卤阻燃材料),并保证机械与环境保护。
三、 敷设与接地优化
正确的安装实践是发挥电缆屏蔽效能的前提:
  1. 接地工艺:电缆屏蔽层必须360度全圆周接地,即在变频器输出端和电机输入端两端均可靠接地。接地线应短而粗,采用扁平铜带或编织带,以最小化高频接地阻抗。
  2. 敷设隔离:高压变频电缆应与低压控制电缆、通信电缆分层敷设,保持足够距离(建议>30cm),或垂直交叉。若平行走线,应使用独立金属桥架或穿金属管进行隔离。
  3. 路径优化:尽量减少电缆长度和弯曲半径,避免形成环路,以降低天线效应。






四、 辅助抑制措施
结合电缆设计,常采用以下措施增强抑制效果:
  1. 安装输出滤波器:在变频器输出端加装dv/dt滤波器或正弦波滤波器,可平滑电压波形,从根本上降低高频干扰源强度。
  2. 使用共模扼流圈:串联在输出回路中,对高频共模电流呈现高阻抗,有效抑制其传播。
  3. 确保良好接地系统:建立低阻抗、大面积、星形或网格状的接地网络,为干扰电流提供良好的泄放路径。
总结
高压变频电缆的电磁兼容是一个系统性问题。其设计需从“源”上优化电缆的对称与屏蔽结构,在“径”上通过规范接地与敷设切断传播路径,并结合外围滤波器进行综合治理。唯有通过这一体化的设计与施工,才能确保高压变频系统在复杂的电磁环境中可靠、无干扰地运行。
